YTZ-150電阻式遠傳壓力表
作者：鑫鵬自動化
來源：本站原創
日期：2013-3-27 23:33:53
點擊：4168
屬于：自動化控制儀表
|
1、概述
該電阻遠傳壓力表適用于一般壓力表適用的工作環境場所，既可直觀測出壓力值，有可輸出相應的電信號。將輸出的電信號傳至遠端的二次儀表上，以實現集中檢測和遠程控制。
2、結構原理
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等組成
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。
3、技術參數
電氣參數
1. 精確度等級：1.6級
2. 測量范圍：0～1.6Mpa
3. 發送器起始電阻值：30～
4. 發送器滿度電阻值：340～4 q5. 發送器接線端1、2外加電壓不大于 6V
6. 電阻遠傳壓力表使用環境條件：-40～60℃，相對濕度不大于 85%，且振動和被測
（控）介質的急劇脈動應對儀表正常工作無明顯影響。
7、基本參數
|
產品型號
|
公稱直徑
|
接頭螺紋
|
測量范圍（MPa）
|
使用環境條件
|
|
YTZ-150
|
Φ150
|
M20x1.5
|
與一般壓力表相同
|
溫度-40—70℃；相對濕度≤
|
|

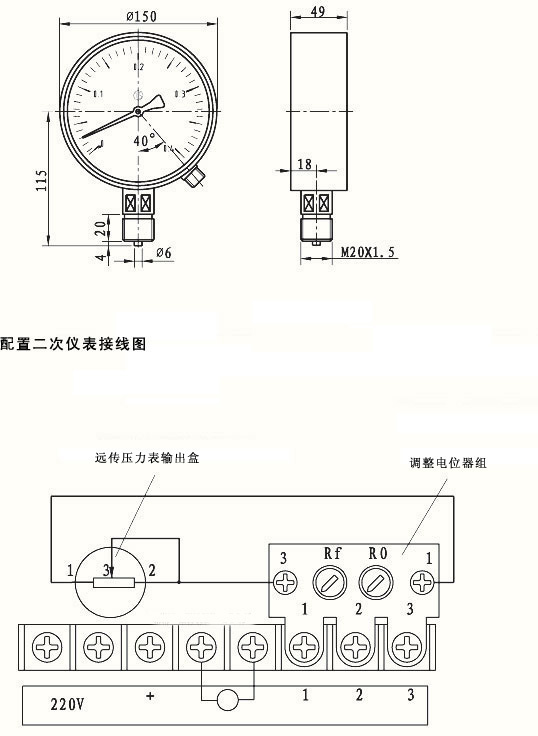

8、外形尺寸
|
9、接線方法：

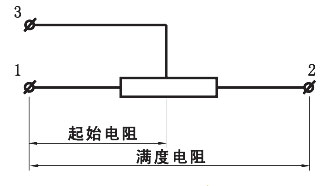

打開壓力表右側的接線盒，可以看到標有 1、2、3的三個接線端子，分別將三個
端子接到對應的BK-3000 ，變頻恒壓供水控制器的COM(10)、5V（12）、IN（11）
如下圖：
|
